Francouzské centrum pro výzkum vesmíru ONERA (Office National d'Études et de Recherches Aérospatiales) vyvinulo novou vizualizační metodu k zobrazení elektromagnetických polí.

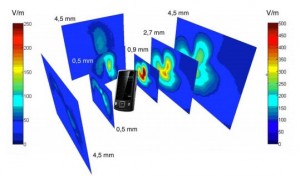

Systémem EMIR (ElectroMagnétique InfraRouge) může být zobrazena nejen intenzita, ale i množství přenášené energie a směry šíření EMP v širokém frekvenčním pásmu a v reálném čase. To bylo dosud možné jen pomocí nákladných výpočtů. Nová metoda poskytuje řadu možností např. při vizualizaci a kvantifikaci záření v blízkosti mobilních telefonů a dalších zdrojů záření a měření a optimalizaci vyzařovacích charakteristik antén atd.

Metoda byla původně vyvinuta ke sledování nežádoucích úniků a vlivů záření v leteckém průmyslu a sledování elektromagnetické  kompatibility a rušení elektronických systémů.

Princip metody je geniálně jednoduchý. Jádro představuje speciální folie ze směsi kovů a izolačních polymerů, schopná absorbovat část záření (asi 10%) pro jeho přeměnu na teplo, které je snímáno infračervenou kamerou. Dokonalá znalost zákonitostí přeměny mikrovln v tepelné záření umožňuje přesnou a okamžitou  kvantifikaci záření a jeho počítačové zmapování. Pohyb folie v prostoru umožní též zpracování polí v 3D. V současnosti se pracuje na zdokonalení rozlišení a přesnosti EMIRu.

Metoda by našla jistě i uplatnění při výzkumu biologických účinků EMP, protože se lze domnívat, že v těchto případech může hrát roli nejen samotná intenzita, ale i další charakteristiky polí, které dosud prakticky nebylo možné postihnout.

Zdroj: www.onera.fr, http://www.onera.fr/actualites/presse/201207-photographie-instantanee-ondes-electromagnetiques.pdf
