Rozhodla jsem se přidat fotky ze svého nového projektu z Archicadu. Tenhle je tedy dělaný jen pro zábavu. Zatím se jedná o zařízené přízemí, ale v důsledku to bude dvoupatrový rodinný dům s garáží a zahradou.

Na jednu stranu je tvoření v Archicadu jako v Simících, ale zde pracujete s půdorysem a 3D modelem a tvoření je rozhodně o trochu složitější, než že v simících viz dám dveře sem nebo tam. Přece jen my (např. moji spolužáci) se zde snažíme tvořit podle nabytých znalostí ze stavařiny, které přece jen nemají všichni. Doufám tedy, že vám to nebude připadat jak projekt od 12tileté holky co hraje Simíky, ale jako od studenta 3. ročníku stavební školy.

Plus prosím o toleranci. V archicadu se docela špatně fotí, protože zobrazení není zas tak velké, plus nabídka na zařízení také není kdovíjak bohatá.

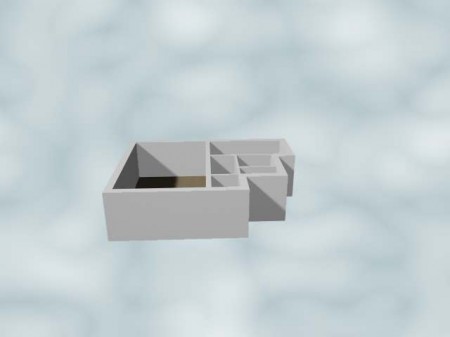

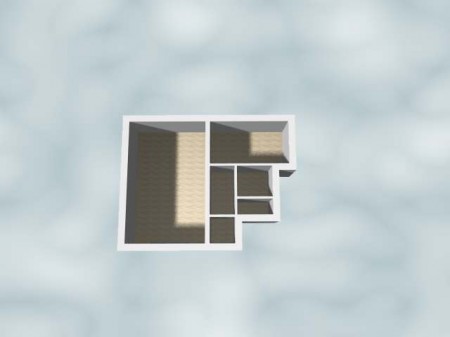

Na prvních dvou screenshotech můžete vidět zatím jen holou konstrukci pouze s podlahou a zdmi. U zdí jsem nechala přednastavenou výsku 2750 mm a šírku obvodového zdiva 440, nosného vnitřího 300 a příček 150.

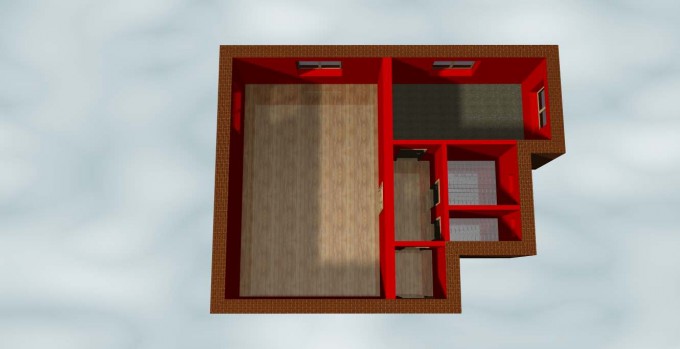

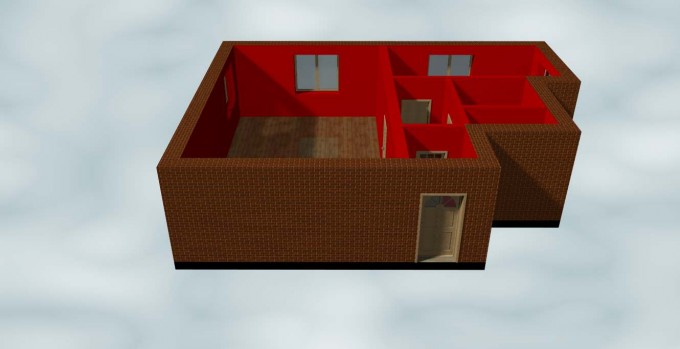

Na dalších dvou screenech už můžete vidět venkovní zdivo, omítku (bohužel jsem ještě nezjistila, jak se dají dělat omítky v jednotlivých místnostech). Jediné řešení je neprotahovat zdi přes celý půdorys, ale to mi přijde hloupé) a zdi a okna.

Okna jsou dvojího typu. V obývacích místnostech jsou dvoukřídlá okna 1600x1500 a výška parapetu 900. Okna na záchodě a v koupelně jsou vyklápěcí 600x400 s výškou parapetu 1700.

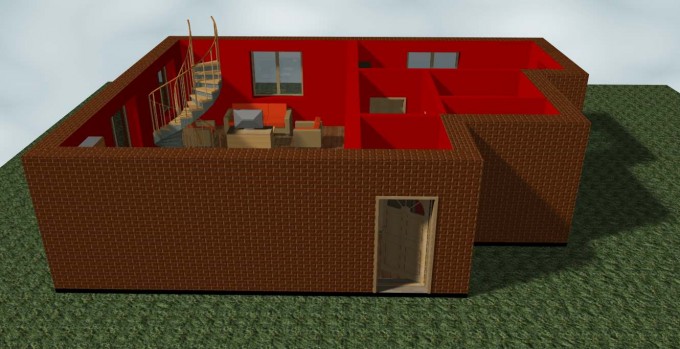

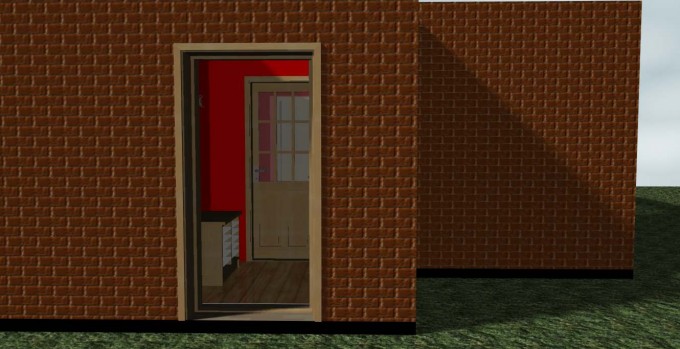

Zde je detail na vstupní dveře 900 mm. Dále jsou v přízemí použity dveře 600  do koupelny a wc  a 700 na vstup do chodby a 800 dopokoje a obýváku.

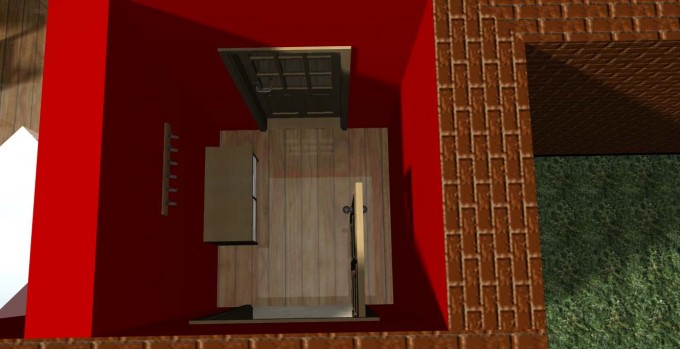

A už začínáme prohlídkou. Toto je zádveří, které jste mohli vidět již na předchozím obrázku. Umístila jsem tam pouze malou skříňku na boty apod. a věšák. Ze zádveří vedou dveře do chodby, odkud je vstup do všech prostor.

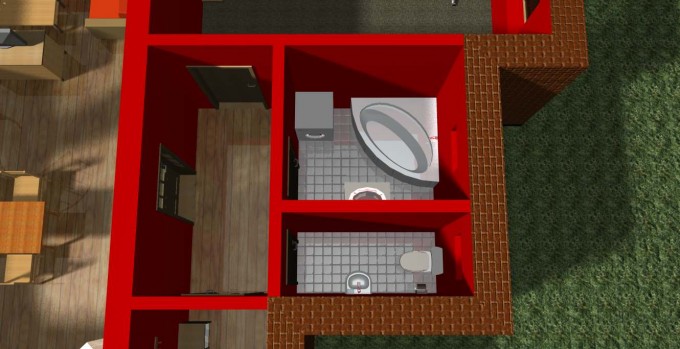

Zde je ona zmíněná chodba a také koupelna a WC. V obou místnostech jsem dala bílé dlaždičky 15x15. Wc je 2290x1000 a obsahuje pouze toaletu, malé umyvadlo a držák na toaletní papír. Vedle v koupelně se nachází rohová vana, skříňka s umyvadlem, pračka a držák na ručníky.

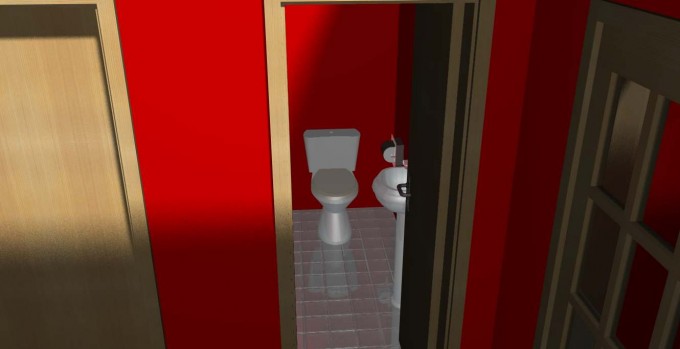

Detaily WC a koupelny.

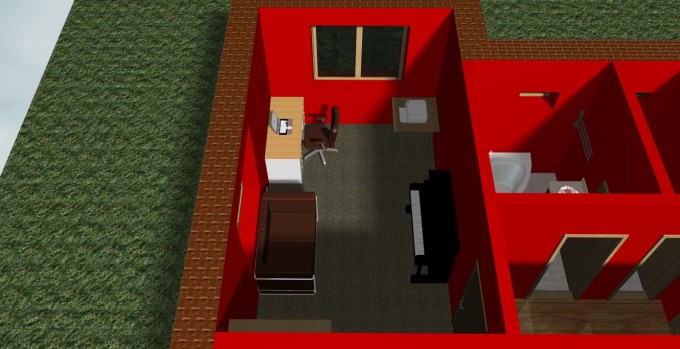

Dále následuje pohled na pracovnu. Zde můžeme najít běžné vybavení jako pracovní stůl, kanelářská židle, notebook, tiskárna, pohovka a skříň. Navíc jsem sem umístila piáno. Jen mi teď tak došlo, že jsem tam nedala žádnou stoličku k pianu. Nevadí, doladí se.

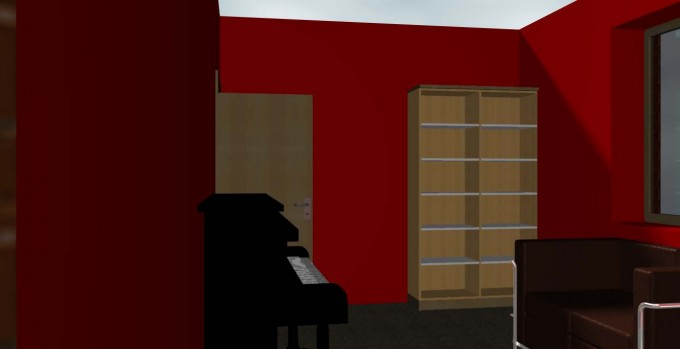

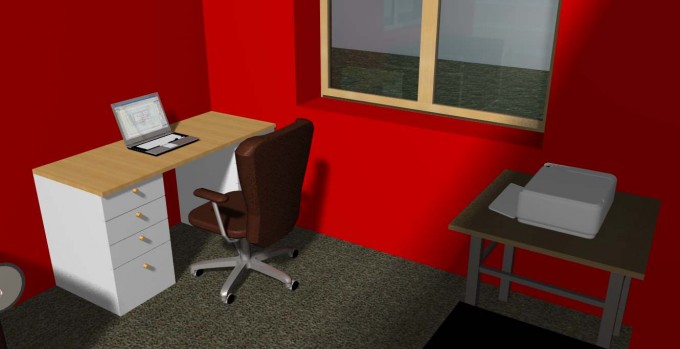

Opět detailnější záběry.

Nakonec tu máme prostornou kuchyni spojenou s obývacím pokojem. Také jsem zde umístila točité schodiště, které zabíra mnohem méně místa, než schodiště přímé nebo i zakřivené. Možná vám to umístění přijde trochu hloupé, ale nevěděla jsem, kam jinam ho umístit a tohle mi nepřišlo tak špatné. Jinak až přidám druhé podlaží nebude to už vypadat tak divně.

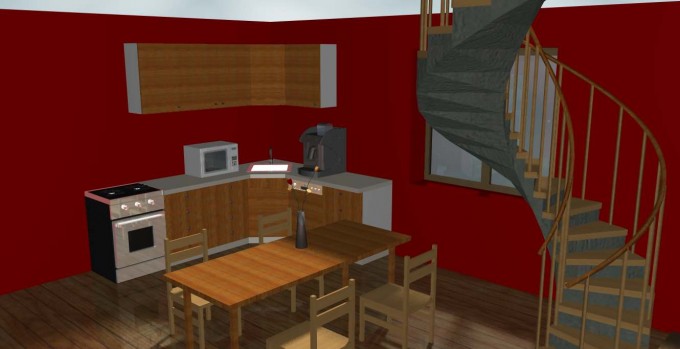

První je tu zde kuchyň a jídelní stůl. Je tu obyčejné vybavení jako skříňky, myčka, sporák, mikrovlnka a dokonce i kávovar. Utekla mi tady lednice, ale tu můžete vidět na předchozím obrázku. Sice jen zeshora, ale snad to nevadí.

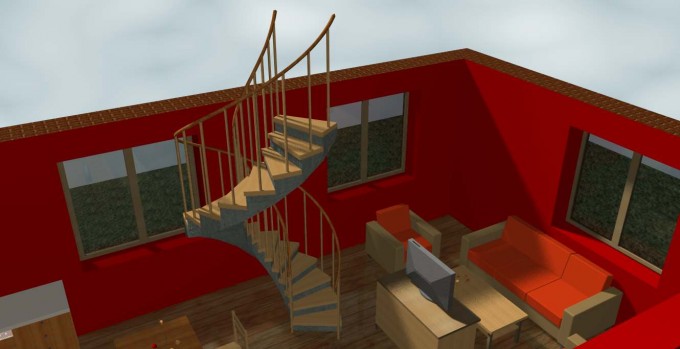

Tenhle screen je mířený na zachycení schodiště.

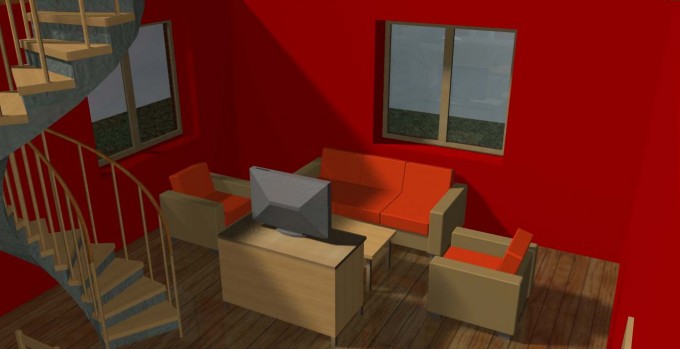

 A naposled tu máme malý obývák. Myslím, že v propojení s kuchyní a jídelnou je to dostačující. Jak vidíte, je tu pohovka s dvěma křesli, konferenčí stolek a plochá televize stojící na menší skříňce.

Tímto končím pohledem na celý půdorys vybaveného přízemí.

Doufám, že se vám to aspoň trochu líbilo a bude vás zajímat i zbytek návrhu.
